Цифровий блок керування спотера

Пристрій-регулятор цифровий призначений для точного регулювання часу циклу та потужності трансформатора споттера або інших пристроїв.

Особливості конструкції:

-керування всіма регулюваннями пристрою однією ручкою (енкодером), — вінтуїтивне та просте

-окрема кнопка пам'яті для вибору та збереження заздалегідь встановлених параметрів

-процесорне цифрове керування (Atmega 16) з відстеженням фази та увімкненням і вимкненням у нулі фазового струму

—цифрове табло для візуального визначення всіх настроюваних параметрів роботи спотера або інших пристроїв.

-цифровий універсальний регулятор для регулювання часу приварювання (t) і потужності (p)

-блок має 20 комірок пам'яті для занесення даних попередньо встановлених параметрів, що скорочує час перебудовування під час переходу з одного режиму роботи на інший

-немає "проблем із сусідами",-апарат не створює великих провалів напруги в мережі живлення

-плавне регулювання потужності (принцип фазового регулювання 20-100%);
-плавне регулювання часу імпульсу (починаючи з одного періоду);
-режим вимкнення таймера, для роботи в ручному режимі, (без застосування таймера)

-режим СЕ (carbone electrode) — працює вугільним електродом у ручному режимі;

Робота з пристроєм

Регулювання часу:

Під час повороту ручки енкодера «Регулятор потужності/часу»

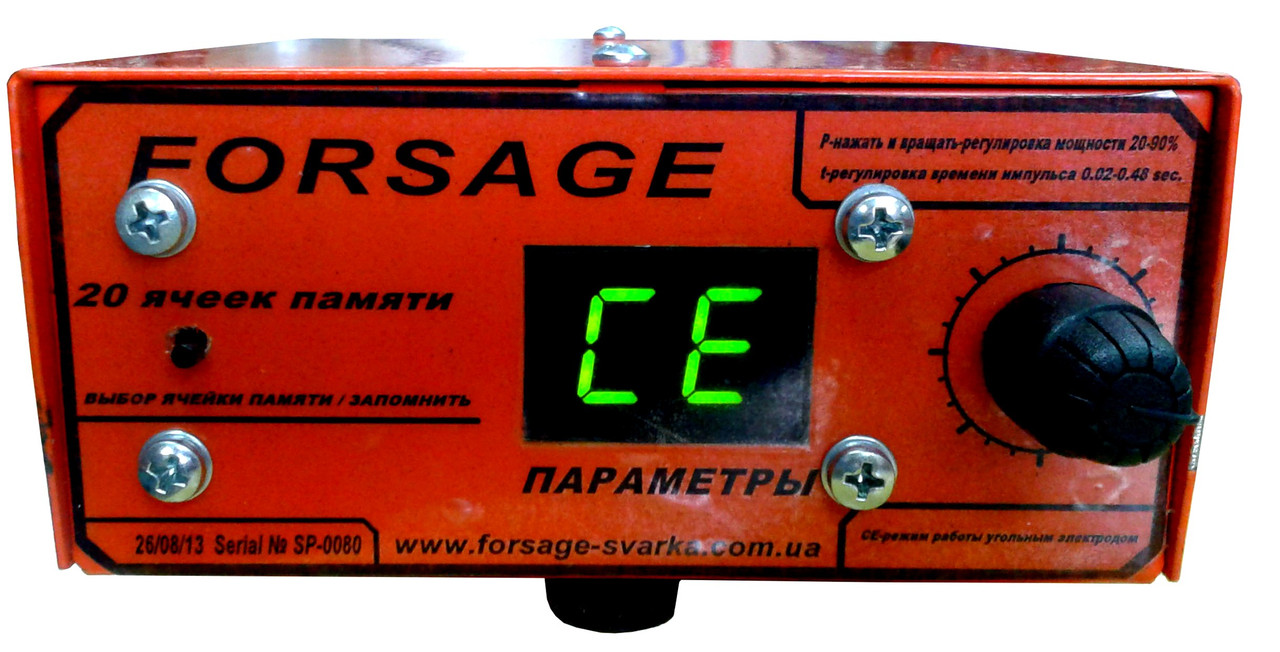

регулює час спрацювання від 0,02 до 0,48 сек., з дискретністю 0,02 сек. У разі повороту цього регулятора вправо за годинниковою стрілкою після значення 0,48 на дисплеї будуть показані символи «СЕ», що означає вмикання режиму роботи вугільним електродом або робота в ручному різі

Регулювання потужності:

Для регулювання потужності необхідно натиснути та обертати ручку енкодера

«Регулятор потужності/швидкості», водночас на дисплеї короткочасно з'явиться символ «Р» (Power), після чого буде зображати значення потужності у відсотках від «20%» до «90%». Після відпускання ручки регулятора на дисплеї короткочасно з'явиться символ « t», й апарат автоматично повернеться у вихідний режим (тобто активним, за замовчуванням, стане режим регулювання часу імпульсу)

Програмування пам'яті:

Під час натискання на кнопку «Вибір комірки пам'яті» ви можете вибирати одну з двадцяти попередньо збережених параметрів потужності та часу. Для цього Вам потрібно попередньо виставити необхідне значення потужності та часу, натиснути на кнопку "Вибір комірки пам'яті" і утримувати її понад 2 секунди, поки індикатор не почне мерехтіти з великою частотою. Водночас на індикаторі будуть показані цифри від «00" до «19» з двома точками, які відбивають комірку, у яку будуть записані дані останніх налаштувань потужності та часу. Номер програмованої комірки можна змінювати ручкою енкодера, що розташована праворуч вгорі. Для запам'ятовування даних потрібно короткочасно натиснути на кнопку «Вибір комірки пам'яті», водночас на дисплеї з'являться дужки, що підтверджує збереження попередньо встановлених параметрів у цій комірці пам'яті.

Потужність — 12,0 кВт (імпульс),
Робоча напруга — 180-250 В

— Напруга мережі живлення 220 В (50 Гц), ( мережевий автомат не менш ніж 25 А)
— Максимальна потужність під'єднуваної контактної машини — 10 кВт
— Масаса 1.5 кг.
